Як працює OLED-дисплей

У минулому випуску ми говорили про те, як працює рідкокристалічний дисплей. Сьогодні ж мова піде про іншу технологію, іменованої OLED. Отже, як працює дисплей на органічних світловипромінюючих напівпровідниках — про це у сьогоднішньому випуску!

Основна відмінність OLED-дисплея від LCD полягає в тому, що в другому випадку пікселі підсвічуються, а в OLED вони випромінюють власний світ. При цьому яскравість OLED-дисплея може контролюватися попіксельно.

OLED-дисплей складається з кількох дуже тонких органічних плівок, укладених між двома провідниками. Подача невеликої напруги на ці провідники (від 2 до 8 вольт) і змушує дисплей випромінювати світло і, як наслідок, показувати зображення. Для створення органічних світлодіодів використовуються тонкоплівкові структури, що складаються з декількох шарів полімерів. Один з них називається емісійним, так як в ньому відбуваються процеси, що призводять до випущення світлових хвиль. А інший шар називається провідним. Для управління кожним пікселем OLED-дисплея необхідно до кожного з них підвести керуючу напругу. При подачі напруги в шарах починається рух електронів. В емісійному шарі відбувається зміна енергії електронів при зустрічі з іншими зарядами, і виникає випромінювання в зоні видимого спектру хвиль.

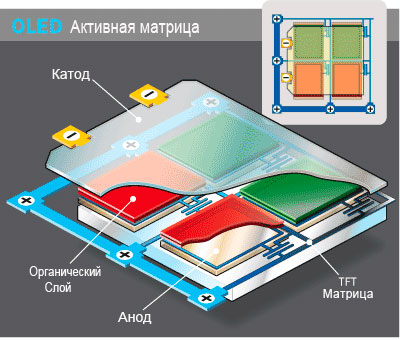

В активній матриці для управління пікселями використовуються тонкоплівкові транзистори, які розташовуються у вигляді матриці, як і LCD-дисплеїв. Подаючи керуючий сигнал на окремі транзистори, можна керувати конкретними пікселями.

Існують три схеми кольорових OLED-дисплеїв. Самий звичайний варіант і найбільш ефективне використання енергії – це стандартна триколірна модель, іменована моделлю з роздільними емітером. Три органічних матеріалу випромінюють світло базових кольорів – червоний, зелений і синій.

Другий варіант полягає у використанні трьох однакових білих емітерів, які випромінюють світло через кольорові фільтри, однак ця модель програє першому варіанту щодо ефективності використання енергії.

У третьому випадку застосовуються блакитні емітери та спеціальні люмінесцентні матеріали для перетворення короткохвильового блакитного випромінювання в більш довгохвильові – червоний і зелений.

У всіх варіантах OLED-дисплеї забезпечують гарну передачу кольору, високу контрастність і яскравість, володіють меншою вагою і габаритами в порівнянні з LCD-дисплеями. З переваг також можна виділити невисоке енергоспоживання, яка прямо пропорційна яскравості і площі світіння. У OLED-дисплеїв відсутня вигорання екрану при тривалому показі статичної картинки. Крім того, зображення добре видно з будь-якого кута (до 180 градусів).

Що стосується недоліків, то основна проблема OLED-дисплеїв — недовгий термін служби діодів деяких квітів, який становить близько 2-3 років. Особливо це стосується синього кольору. Але якщо використовувати тільки білі світлодіоди, то їх термін служби досягає 100 000 годин. Ще одним недоліком OLED-дисплеїв є висока вартість.

Очікується, що на зміну OLED-дисплеїв можуть прийти більш ефективні та економічні TMOS-дисплеї (з оптичним затвором тимчасового мультиплексування). Ця технологія використовує інерційність сітківки людського ока. Також йдуть розробки Organic TFT-дисплеїв — працюють за технологією органічних транзисторів.
